此圖紙為客運專線鐵路常用跨度梁橋面附屬水泥基設施，主要型號包括F1、F2、F3、F4、F5五個型號的插板式聲屏障遮板鋼模具構造圖，設計圖內容主要包括F1-F5多個型號的聲屏障遮板預埋位置及所需數量。



插板式聲屏障遮板鋼模具預制及施工要求如下：

1. 本圖尺寸除注明者外均以毫米計算。
2. 各類聲屏障預埋件的外露部分防腐處理應采用多元合金滲+鋅鉻涂層+封閉層。
3. 可根據實際施工情況適當調整端部聲屏障遮板鋼模具的長度。
4. 所制水泥遮板聲屏障間4MM斷縫用砂漿填塞。
5. 預埋螺栓墊螺母使得鋼板定位。
6. 預埋螺栓采用U型高強螺栓，材質采用45#鋼并進行調質熱處理加工，其技術條件應符合《優質碳素結構鋼》GB/T699，并與聲屏障安裝匹配。
7. 鋼板B與U型螺栓預埋于圖示位置，U型螺栓外側預埋在聲屏障遮板鋼模具內，內側待澆筑豎墻A時錨固在豎墻中，采用各類聲屏障遮板鋼模具預制水泥遮板和澆筑豎墻A時應確保U型螺栓的定位準確無誤。
8. 在存放、運輸、安裝各類水泥聲屏障遮板時注意保護預埋件外露部分，且在預制完成時注意有效保存處理各類水泥制品塑料模具及鋼模具。
9. 預埋螺栓螺紋的加工精度等級為6級。
10. 螺栓的錘子度誤差不大于0.2%，外露螺桿長度誤差正負3MM，遮板預留槽底高度誤差正負5MM，螺栓橫、縱向偏差正負3MM。
11. 在施工過程中，不得直接焊接螺栓。

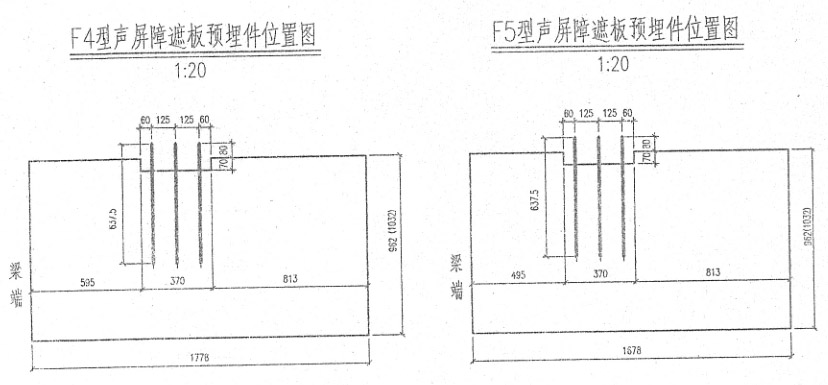

12. F4、F5型插板式聲屏障遮板鋼模具主要用于連續梁端部。
13. 括號外高度962MM的遮板適用于六面坡和人字坡的橋面構造，括號內高度1032MM的遮板適用于V字坡的橋面構造。
14. 由各類聲屏障鋼模具所制相關插板式聲屏障預埋件的安裝工藝及精度要求詳細“通環（2009）8323A”。
15. 數量表中螺母的規格和數量?jì)H適用于鋼板B定位的螺母。
