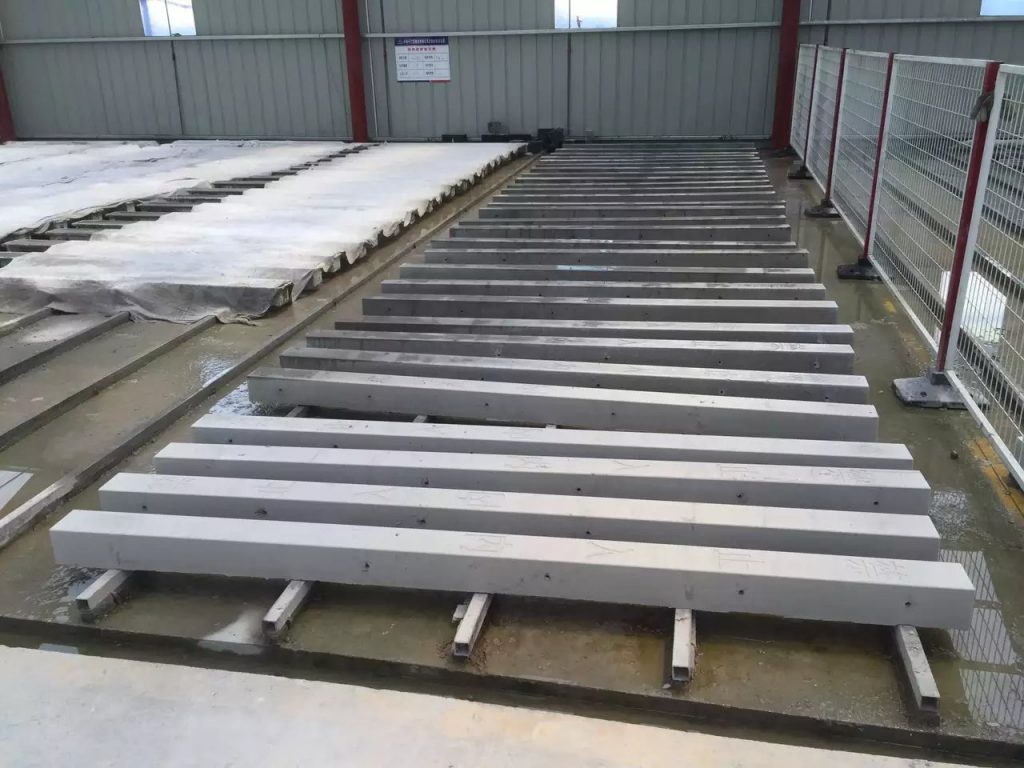

想要澆筑出一款外觀(guān)上還是性能上都較為優(yōu)異的水泥條塑料模具，澆筑過(guò)程中水泥的用料以及使用的模具上都需要嚴格把控，但最為重要的莫過(guò)于在澆筑蒸養過(guò)程中的溫度的把控。

水泥模具蒸養過(guò)程主要分為靜停、升溫。恒溫。降溫等四個(gè)階段，水泥條塑料模具澆筑成型的砼制品在經(jīng)過(guò)以上四個(gè)階段主要能有效控制，在使用過(guò)程中因外界的溫差過(guò)大而導致的水泥制品產(chǎn)生裂縫，從而影響蓋板本身的承受度以及使用年限。下面就來(lái)對水泥模具在蒸養過(guò)程中需要注意的幾點(diǎn)：



1.靜停階段：靜停階段也稱(chēng)為預養期、前置期或靜置期，為制品成型后及蒸汽養護開(kāi)始前，需要在陰涼的空氣中一段放置時(shí)間。這種方式其主要是為了保證混凝土中水泥進(jìn)行了一定程度的水化，水泥條塑料模具在澆筑成型后的水泥結構強度有所，以防止升溫期間混凝土體積膨脹對結構產(chǎn)生破壞。靜養階段的時(shí)間應根據需要使用的環(huán)境溫度的變化做適當調整，但應遵循宜長(cháng)不宜短的原則，一般不應少于1.5小時(shí)。

2.升溫階段：水泥條塑料模具在蒸養過(guò)程中這一步是極為重要，水泥制品升溫階段分為兩個(gè)步驟，即從環(huán)境溫度升溫至60攝氏度左右；保持兩個(gè)小時(shí)左右后再升至80攝氏度左右，再保持2小時(shí)左右。如果制品早期預養時(shí)間越長(cháng)，初期結構強度越高，升溫速率可以相應提高；反之，則需緩慢升溫。秋夏兩季，升溫速率應控制在25攝氏度左右每小時(shí)小時(shí)；春冬兩季應控制在15攝氏度左右每小時(shí)為宜。如果產(chǎn)品表面出現明顯裂紋，則應減小升溫速率。所用時(shí)間在2到3小時(shí)左右。

3.恒溫階段：恒溫階段的主要控制參數是恒溫溫度和恒溫時(shí)間。對于水泥與混凝土制品，恒溫階段的溫度越高和養護時(shí)間越長(cháng)，水泥條塑料模具砼制品的強度發(fā)展越快和最終獲得的強度越高。但過(guò)高的恒溫溫度和較長(cháng)的熱養時(shí)間會(huì )造成水泥制品后期強度的損失或其它特性受損，所以選擇合適的恒溫溫度對于蒸養過(guò)程非常重要。恒溫階段的溫度應保持在80攝氏度左右，濕度控制在85%——95%，且保持時(shí)間應控制在2——3小時(shí)左右。

4.降溫階段：降溫階段要緩慢停汽、均勻降溫、蒸養過(guò)程中的濕度要進(jìn)行保持。秋夏兩季，降溫速率應控制在25攝氏度左右每小時(shí)；春冬兩季應控制在15攝氏度左右每小時(shí)為宜。所用時(shí)間根據生產(chǎn)周期確定，降溫階段時(shí)間越長(cháng)越好。蒸汽養護完全撤除后，仍必須對制品進(jìn)行養護，如覆蓋土工布保濕，噴灑溫水，保證高強混凝土后期養護質(zhì)量，減少水泥制品裂縫的產(chǎn)生。

以上蒸養的四個(gè)步驟，是為能更好的對成型的水泥制品模具壽命上進(jìn)行延長(cháng)，麗臣塑業(yè)是一家專(zhuān)業(yè)生產(chǎn)塑料模具廠(chǎng)家，生產(chǎn)多方面使用的塑料模具，較為常見(jiàn)的大多以市政、高鐵水利等方面的水泥模具。
