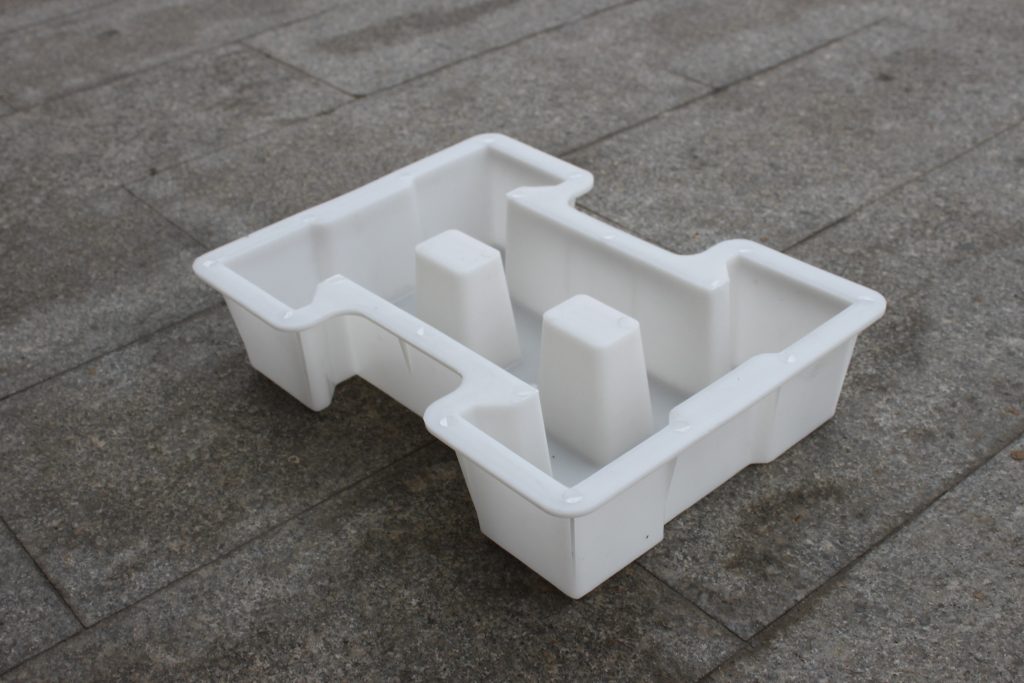

護坡磚模具的使用范圍極大其主要使用的范圍大多在于水利工程基礎建設以及高速高鐵基礎邊坡建設上使用，但往往有不少塑料模具廠(chǎng)家在生產(chǎn)植草護坡磚模具過(guò)程中往往會(huì )有黑斑、黑紋、脆化、燒痕以及掉色等情況的產(chǎn)生。

以上這幾個(gè)情況往往讓不少的新手模具生產(chǎn)廠(chǎng)家頭疼，浙江麗臣科技是一家專(zhuān)業(yè)生產(chǎn)塑料模具的廠(chǎng)家，擁有獨立的模具設計制作團隊，二十四小時(shí)在線(xiàn)為客戶(hù)解決難題，下面就來(lái)對這些情況產(chǎn)生的原因以及產(chǎn)生后的處理方法來(lái)進(jìn)行詳細的說(shuō)明：

1.植草護坡磚模具注塑成型后表面產(chǎn)生黑斑黑紋的情況。
黑斑和黑紋是植草護坡磚模具表面呈現暗色點(diǎn)或暗色條紋，褐斑和褐紋相同類(lèi)型的瑕疵只是燃燒或掉色的污染的程度沒(méi)有那么嚴重而已。護坡模具表面發(fā)生黑斑黑點(diǎn)的原因主要還是因為使用的塑料顆粒本身存有雜質(zhì)，或者在對塑料原料在烘干處理過(guò)程中不當，塑料顆粒在料筒中待料時(shí)間過(guò)長(cháng)而過(guò)熱裂解。



2.塑料護坡模具澆筑成型后模具表面脆化的情況。
脆化產(chǎn)生的原因主要是因為材料裂解，使用分子鏈變短，分子重量變低，結果使得植草護坡磚模具的韌性等物理性能變差。極有可能導致模具的斷裂或破損。

3.燒痕在水泥模具表面產(chǎn)生的情況。
燒痕是植草護坡磚塑料模具接近流動(dòng)路徑末端或包風(fēng)區域的暗色或黑色小點(diǎn)，其主要形成的主因是射出的速度過(guò)快或壓力過(guò)高，使模穴內的空氣無(wú)法逃逸，受壓縮造成高熱而燒焦。

4.植草護坡磚模具掉色的生產(chǎn)情況
掉色的指塑料模具與原料顏色上發(fā)生的一定的變化，這可能是因為原料裂解或被污染造成的。比方說(shuō)：使用的塑料原料在料筒內帶的時(shí)間過(guò)長(cháng)；料筒溫度過(guò)高，造成的塑料變色；采用了二次回料的情況。

對于以上幾種情況的發(fā)生如何進(jìn)行改善呢？下面小編就來(lái)詳細的對這幾種情況發(fā)生后所需要改善的方法進(jìn)行距離：

1.調整原料準備過(guò)程。塑料貯藏筒和料斗都應該加蓋，以免原料污染。設定適當的干燥條件，過(guò)量的干燥時(shí)間或干燥溫度塑料內揮發(fā)物會(huì )被驅離，可能造成塑料脆化或裂解。如何來(lái)正確的使用干燥時(shí)間呢？可以向塑料供貨商詢(xún)問(wèn)最佳干燥條件，如果低強度材料的制造條件不恰當極有可能產(chǎn)生注塑成型的植草護坡磚模具表面脆化的情況；也可以改用高強度和熱穩定性良好的塑料，脆化還可能是因為添過(guò)多的回收料，可以嘗試降低添加回收料量；

2.變更模具設計。如果在流動(dòng)路徑末端發(fā)現黑斑，可能是由于不良的排氣系統造成的，受壓縮的風(fēng)包可能燃燒，造成表面瑕疵，應該改善排氣系統，在模具設置適當的排氣系統。以排除包風(fēng)。流動(dòng)路徑的末端和盲孔的排氣系統特別重要，建議結晶型塑料的排氣孔大小設置在0.025mm，非結晶性塑料的排氣孔為0.038mm。過(guò)于狹窄的豎澆道、流道、澆口、甚至植草護坡磚模具肉厚都可能產(chǎn)生過(guò)量的剪切熱，使已經(jīng)過(guò)熱的材料更熱，造成塑料裂絕，可以嘗試加大豎澆道、流道、澆口的方式。

3.定期清理模具。射出成型前應先清理模具，黑紋有可能是滑塊和頂針的潤滑劑油脂造成的，應定期清潔頂針和滑塊。應定期清潔或拋光流道系統表面，以免這些區域累積污垢，黑紋可能受到料筒壁面或螺桿表面污染，特別是轉換塑料射出成型過(guò)程，在注塑前需將前種塑料料筒內的污染物完全清理干凈。

4.選擇合適的模具射出成型機規格。選擇適當的螺桿，使植草護坡磚模具達到一個(gè)比較好的混合溶膠轉臺，可以通過(guò)向塑料供應商提供一份適當的螺桿信息，以避免塑料過(guò)熱而裂解，射出量一般應維持在機器規格的20%-80%之間。檢查料筒/螺桿表面的刮痕或齒痕，以免累計塑料過(guò)熱或燃燒，檢查加熱圈或控制器是否失效，以免造成塑料過(guò)熱。

5.調整成型條件。假如料筒和噴嘴溫度太高，料筒內的塑料原料極有可能因過(guò)熱而導致裂解，可以降低噴嘴溫度，還可以降低背壓，螺桿轉速、射出速度或射出壓力。

以上這五點(diǎn)都可以解決植草護坡磚模具表面黑斑、黑紋、脆化、燒痕的情況，能生產(chǎn)出更好的塑料模具，更快的將最棒的護坡模具交給客戶(hù)。
